RC 배터리 밸런스잭으로만 충전하는 방법입니다.

RC배터리를 전용 잭이 아닌 밸런스 잭으로만 충전하는 방법입니다.



지난번에 포스팅한 것처람 RC배터리는 다양한 충전 단자를 가지고 있습니다.



2020/11/07 - [취미공간] - RC 배터리 커넥터 잭(단자) 종류 및 특징 입니다.

RC 배터리 커넥터 잭(단자) 종류 및 특징 입니다.



제일 좋은 것은 각 잭에 맞게 충전을 하는 것이지만 가끔씩은 불편할 때가 있습니다.



그래서 밸런스잭으로만 충전이 가능하도록 충전잭을 하나 만들어 보겠습니다.



먼저 필요한 재료 입니다.



밸런스잭 제작 준비물



저는 2S 과 3S 기준으로 제작할 예정입니다.

2S 밸런스 잭, 3S 밸런스잭, 기본 전선, 스위치, 바나나 단자가 필요합니다.



2S전용, 3셀 전용은 만들기가 쉽지만 저는 2S과 3S 겸용 잭을 만들기 위해서 스위치를 사용했습니다.

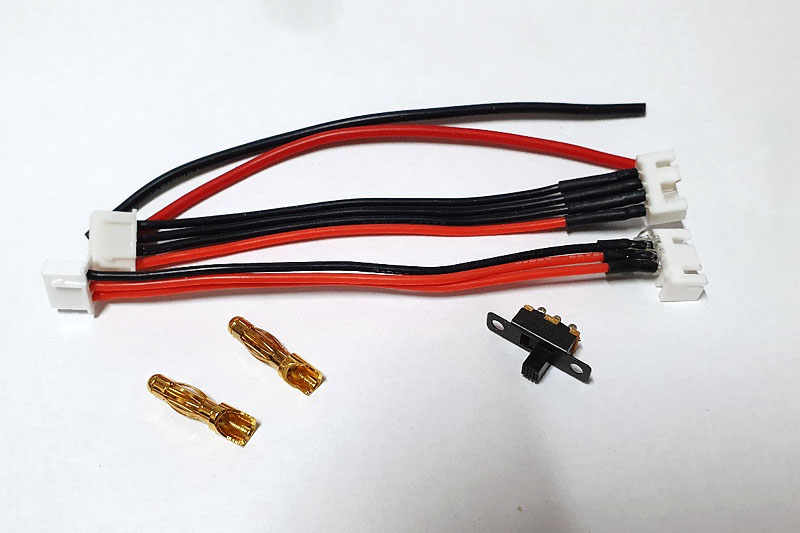

준비된 재료를 일단 일차 가공을 합니다.



밸런스잭 제작 기본 작업



나머지는 전선 피복을 벗기고 납땜을 해주고 수축 튜브로 마무리만 해주면 됩니다.

납땜 과정은 따로 촬영은 안 했습니다.



밸런스 충전잭 완성



마이너스 단자는 공통으로 사용을 하고 플러스 단자만 2S 와 3S 일 때를 스위치로 변경을 해주면 됩니다.

얼핏 보기에는 조금 복잡해 보이지만 결선도를 보면 조금 이해가 쉽습니다.

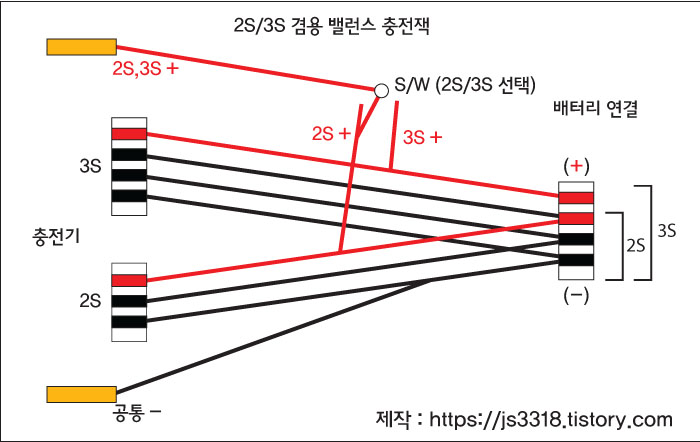

일러스트레이터로 결선도를 대충 그려 봤습니다.



밸런스잭 충전 결선도



2S 전용, 3S 전용으로 만드실 분은 스위치 없이 각 단자 끝에 마이너스와 플러스 단자에 메인 충전잭만 연결을 해주면 됩니다.



이 충전잭을 사용할 때는 충전 전류를 될 수 있으면 1~2A 정도로 약하게 하는 것이 좋습니다.

저 같은 경우는 스토리지 모드로 충전할 때 사용하려고 제작을 했습니다.



이 선 하나면 밸런스잭이 있는 2S, 3S 배터리는 충전 단자 상관없이 충전을 할 수가 있습니다.
