지노 드론 배터리 충전 케이블 제작 (멀티 충전)

멀티 충전이 가능한 지노 드론 배터리 충전 케이블 제작기 입니다.

가끔씩 지노 드론 배터리 충전 케이블 관련 질문들이 있어서 충전 케이블의 구조와 충전 방법에 관하여 써보려고 합니다.



기본 지노 드론에 들어 있는 충전기는 충전 전류도 약하고 충전 케이블 자체도 가늘어 충전시간도 많이 걸리고 케이블도 손상이 금방 되는 편입니다.



그래서 빠르게 충전을 하기 위해서는 일반 RC용 멀티충전기를 이용해야 합니다.



멀티 충전기에 연결을 하기 위해서는 충전 케이블을 별도로 제작하거나 구입해야 합니다.



보통의 멀티충전기 구조는 메인 전원 2개와 각각의 셀을 맞춰주는 밸런스 잭으로 구성이 됩니다.



하지만 지노의 기본 케이블에는 메인 충전선이 없기 때문에 메인 충전선을 따로 만들어 줘야 합니다.



먼저 1개의 배터리를 충전을 할 경우입니다.

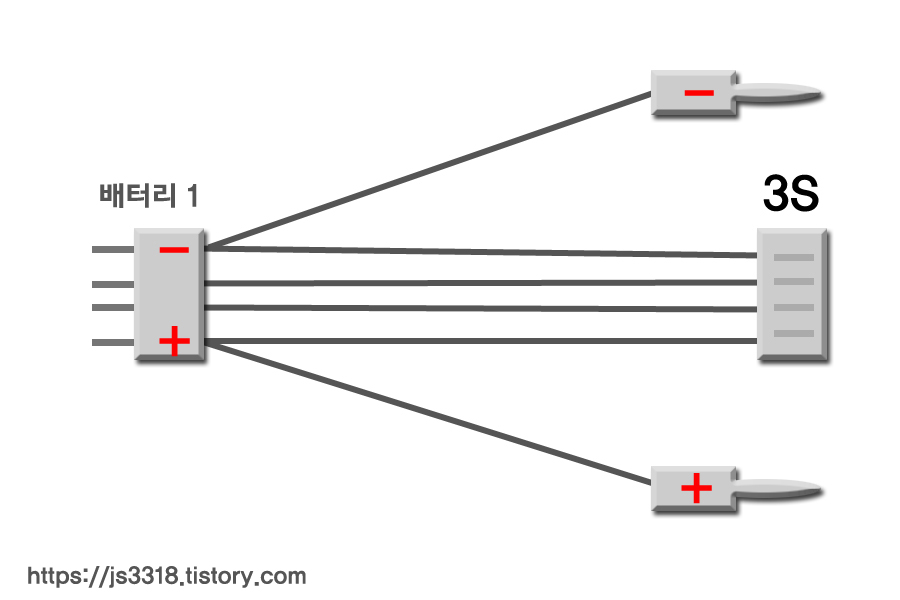

기본 충전선에 "-"와 "+" 단자를 추가해 주는 개념으로 보면 됩니다.

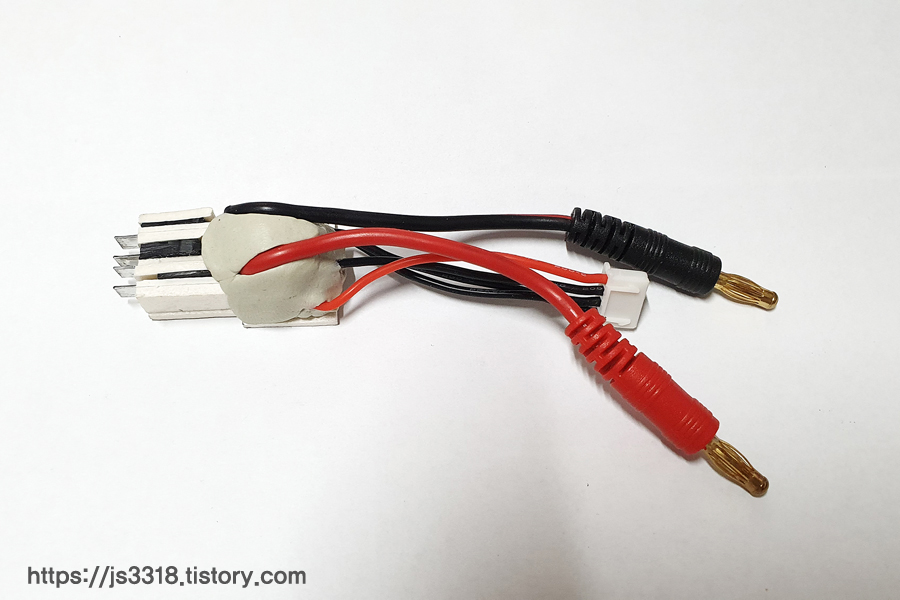

실제 제작을 하면 이런 모습입니다.





다음은 2개의 배터리를 동시에 충전할 경우입니다.

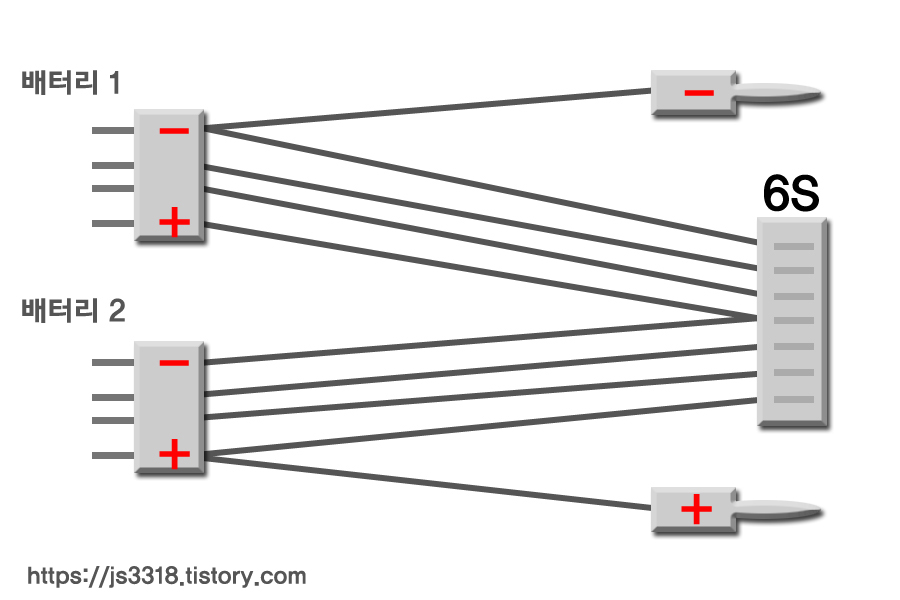

이때는 2개의 배터리를 직렬로 연결하여 기본 3S가 아닌 6S로 인식을 시켜서 충전을 하는 개념입니다.

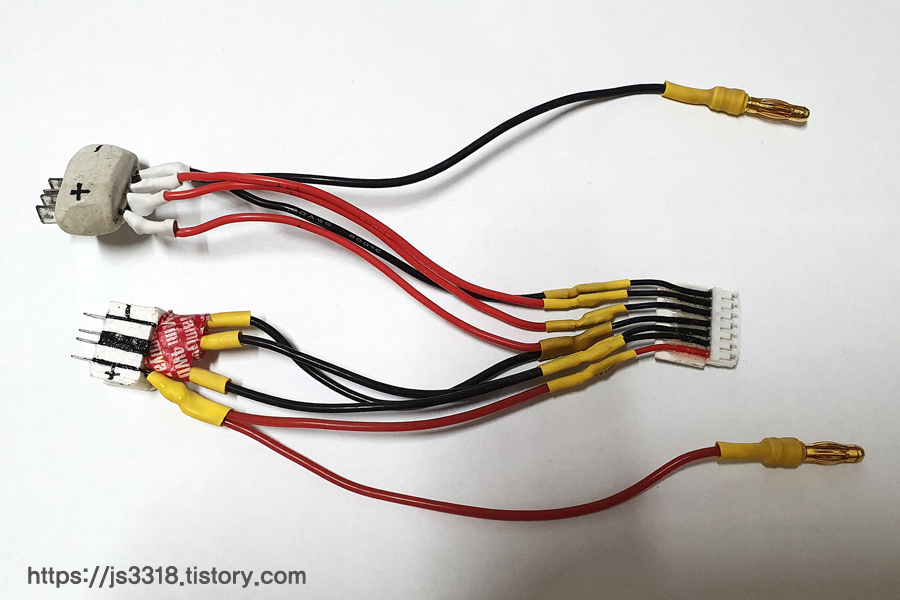

실제 제작을 하면 이런 모습입니다.

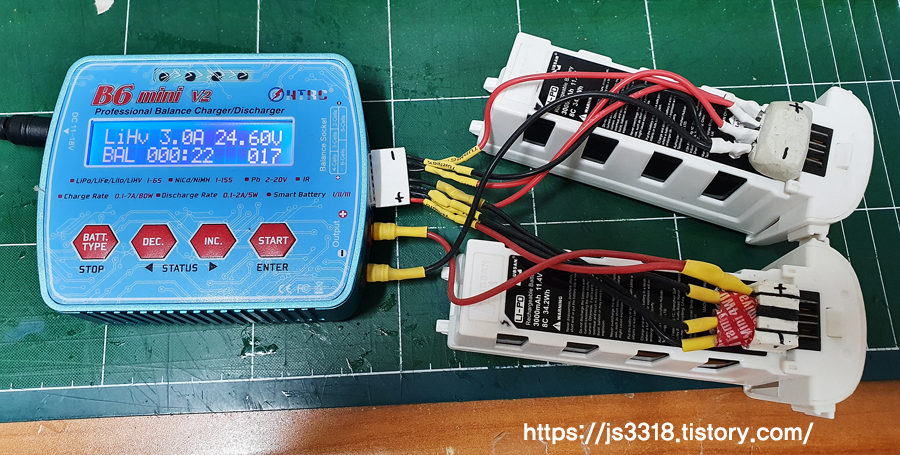

실제 충전하는 모습은 이렇게 됩니다.





다음은 충전에 관하여 말해보겠습니다.



지노 드론 같은 경우는 셀당 전압이 4.35V 인 LiHv입니다.



그래서 충전기에서 충전을 할 때 LiHv모드로 놓고 충전을 해야 합니다.



하지만 지노 배터리의 경우 4.35V로 만충을 하면 에러가 나더군요. 셀이 저전압으로 변하거나 고전압으로 변해서

에러가 납니다.



에러가 났을 경우 지노 본체에 연결을 해보면 배터리 잔량이 75% 정도로 나옵니다.



물론 보이는 것만 75%지 실제 비행을 하면 이상 없이 원래 시간대로 비행은 할 수가 있습니다.

이런 에러가 싫으신 분들은 충전기 설정에서 셀별 전압을 4.32V로 조절을 해서 충전을 하면 이런 에러가 생기지 않고 100%로 수치가 뜨는 것을 확인할 수 있습니다.



요즘 나오는 충전기들은 대부분 셀별 충전 전압이 조절이 가능합니다. (TVC 기능이라고도 합니다.)



싱글 충전일 경우에는 대부분 어댑터가 충분할 텐데.. 멀티 충전을 할 경우에는 어댑터의 용량에 맞추어 충전 A를 정해야 합니다.



지노 배터리 용량이 1개당 34.2W라 2개면 68.2W가 필요하지만 여유 있게 80W는 필요합니다.
그래서 가지고 계신 어댑터가 80W 이상이라면 충전할 때 3A로 충전을 하셔도 되지만 만약 그 이하면 충전 A를 낮춰야 합니다.



예를 들어 가지고 있는 어댑터가 60W 라면 2A 정도로 충전을 하면 됩니다.

2A로 충전을 하면 이론상 "11.4V x 2EA x 2A = 45.6W"가 들어갑니다.

충전시간은 충전 A에 따라 달라집니다.

3A로 충전을 하면 1시간 이내로 충전이 끝나고 2A로 하면 1시간 30분이 걸립니다.
